第2回　世界初のX線のデジタル撮影装置を開発。材料工学やITなどの知見を結集しより鮮明な画像に

私自身は長い間、メディカルシステム開発センターという部署で、X線撮影装置、すなわちレントゲン撮影装置の開発に携わってきました。皆さんが、学校の健康診断で胸部X線検査を受けるときの装置です。病院で使われる最先端の装置は写真のようなものです。

富士フイルム超軽量移動型デジタルX線撮影装置「CALNEO AQRO」（カルネオアクロ）

世界初のデジタル化に成功

X線撮影装置は、X線を発する装置と、身体に密着させて身体を透過したX線を受光する装置（胸部X線検査のときは、胸に当てる部分）に大きく分かれます。X線撮影は、新興国などでは、まだレントゲンフィルムを使用しているところもありますが、大半はデジタル化されています。当社はレントゲンフィルムに替わる特殊な感光プレートを用いた世界初のデジタルX線画像診断システムFCR（Fuji Computed Radiography）を1981年に開発し、世界初のデジタル化に成功しました。アナログのレントゲンフィルムにあたる「イメージングプレート」という蛍光無機材料の受光デバイスにX線を照射しX線画像情報を記録します。続いて、イメージングプレートを装置で読みとり、診断目的に合わせて最適な画像処理を行うことで、高精度のデジタル診断画像を生成するシステムです。

続いて開発したのが、現在主流となっているDR（Digital Radiography）というシステムです。これは、X線画像診断装置に内蔵されているフラットパネルディテクターが、X線を感知すると電気信号を発生し画像を形成します。このシステムは、イメージングプレートに一旦情報を記録することなく、被写体を通過して照射されるX線エネルギーを電気信号に変換し、その電気信号をコンピュータが検出して画像化するシステムです。

受光装置の表面制御で、鮮明な画像を実現

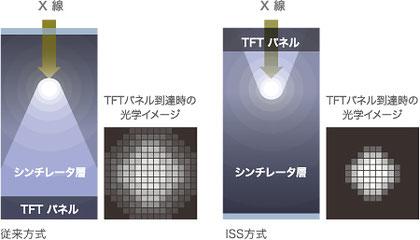

もう少し技術を説明すると、フラットパネルディテクターは、シンチレータ層（X線を受けると光を発する蛍光材料）とTFT(Thin Film Transistor)パネルという受光素子が並んだパネルからなります。シンチレータは、Csl（ヨウ化セシウム）という無機化合物で、蒸着（高熱にして気化させて、TFTパネル上に膜を作る技術）により、柱状の結晶を成長させて層を形成しています。シンチレータ層を作るには、蛍光材料を粉々に砕いて塗る方法もあるのですが、これだと小さい結晶がばらばらな方向を向いているため、光がまっすぐ通らず、画像がぼけてしまいます。ところが、柱状結晶が整然と並んでいる膜では、光が柱状結晶の中をまっすぐに通り、鮮明な画像を得ることができます。

そしてこれまで、TFTパネルは、デバイス（装置）全体の一番下に配置していましたが、光は下に行くほど減衰して暗くなってしまいますので、私たちはTFTパネルをX線が入ってくる側に配置して、光の信号を受け取るようにすることで、より鮮明な画像を得ることに成功しました。発想は単純なのですが、この技術で特許も取得しました。
